мадэль №: 100B2R2BW500XT

марка: ATC AVX

Ўпакоўка і дастаўка

The file is encrypted. Please fill in the following information to continue accessing it

Апісанне Прадукта

Агляд прадукту

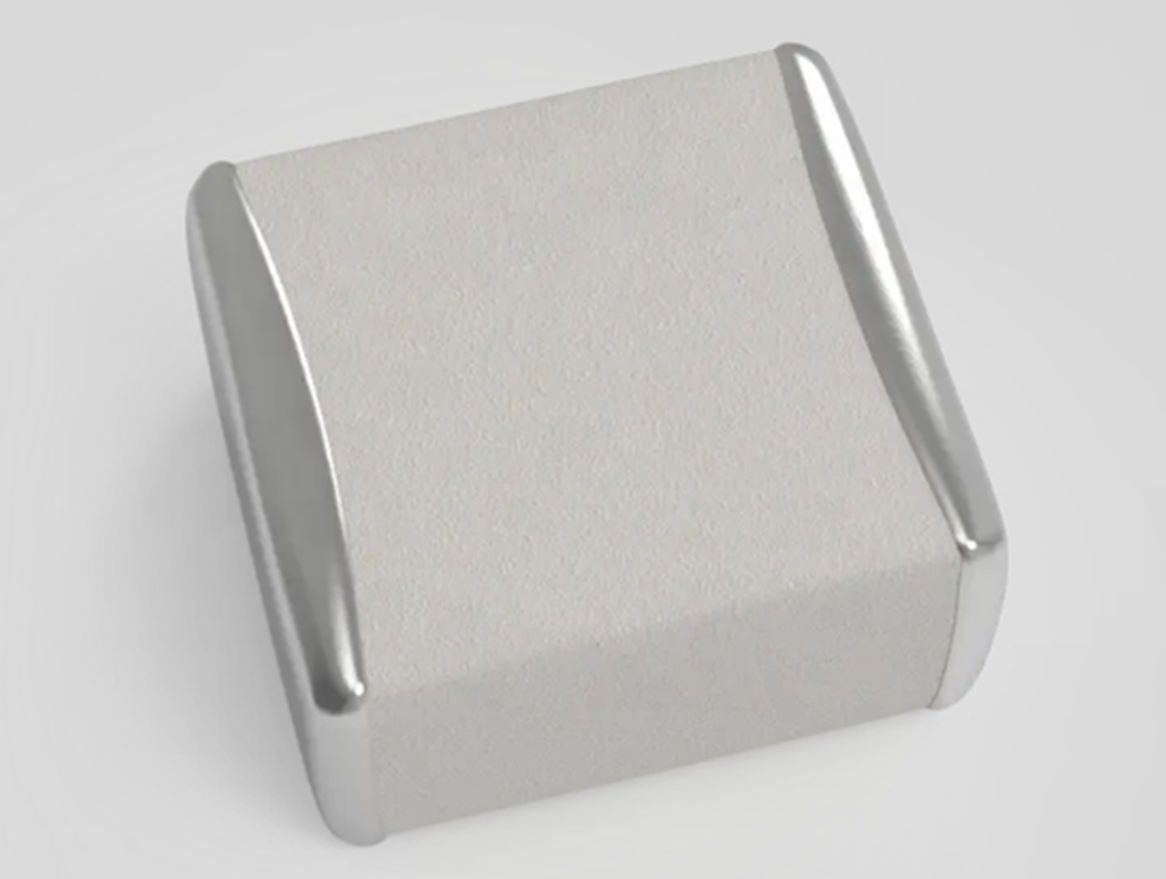

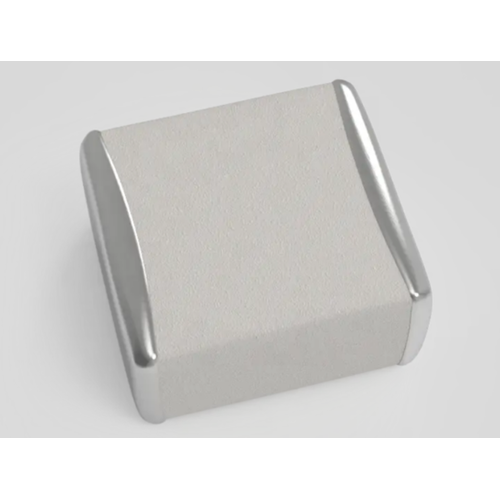

100B2R2BW500XT - гэта высокамагутны высокачастотны шматслойны керамічны кандэнсатар (MLCC) з серыі 100B Porcelain Superchip кампаніі KYOCERA AVX (раней American Technical Ceramics, ATC). Выраблены з фарфоравай дыэлектрычнай тэхналогіяй, ён прызначаны для высокачашчынных, высоканадзейных радыёчастотных і мікрахвалевых прылажэнняў і ўяўляе сабой пасіўны кампанент для павярхоўнага мантажу з высокім каэфіцыентам Q.

Асноўныя характарыстыкі

Намінальная ёмістасць: 2,2 пФ
Дапушчальнае адхіленне ёмістасці: ±0,1 пФ
Намінальнае працоўнае напружанне: 500 В пастаяннага току
Дыэлектрык: фарфор P90, тэмпературны каэфіцыент 90±20 праміле/℃
Упакоўка: 1111 (цаляў) / 2828 (метрычных), памеры 2,79 мм × 2,79 мм × 2,59 мм (Д × Ш × У)
Тып мантажу: прылада для павярхоўнага мантажу (SMD/SMT)
Дыяпазон працоўных тэмператур: -55 ℃ ~ +175 ℃
Аздабленне: волава/свінец (Sn/Pb) паверх нікелевага бар'ера
Упакоўка: стужка і шпулька

Асаблівасці

Выдатныя характарыстыкі на высокіх частотах: высокі каэфіцыент Q, нізкае эквівалентнае паслядоўнае супраціўленне (ESR) і нізкая эквівалентная паслядоўная індуктыўнасць (ESL) са звышнізкімі стратамі ў ланцугу.
Высокая ўласная рэзанансная частата, якая забяспечвае стабільную працу ў радыёчастотным і мікрахвалевым дыяпазонах.
Выдатная стабільнасць ёмістасці з кантраляваным тэмпературным дрэйфам, забяспечваючы стабільныя электрычныя характарыстыкі ва ўсім дыяпазоне працоўных тэмператур.
Вытрымліванне высокага напружання і здольнасць апрацоўваць магутнасць, падыходзіць для сцэнарыяў высокамагутных ВЧ-схем.
Адпаведнасць ваенным стандартам надзейнасці, уключаючы MIL-PRF-55681 і MIL-PRF-123, з выдатнай кансістэнцыяй партыі і доўгатэрміновай стабільнасцю.
Узровень адчувальнасці да вільгаці (MSL) 1, з неабмежаваным тэрмінам захоўвання для зручнай вытворчасці і складзіравання.

Прыкладанні

Шырока разгорнута ў радыёчастотнай, мікрахвалевай і высокачашчыннай галінах сувязі. Тыповыя вобласці прымянення:

схемы ўзгаднення і шунтавання для ўзмацняльнікаў ВЧ магутнасці і малашумлівых узмацняльнікаў; мікрахвалевыя радыёчастотныя інтэрфейсы, рэзанансныя контуры і сеткі фільтрацыі; аэракасмічная і ваенная тэхніка РФ; высокачашчынныя схемы ў базавых станцыях, радыёлакацыйных і спадарожнікавых сістэмах сувязі; магутныя радыёчастотныя крыніцы харчавання і сеткі ўзгаднення імпедансу.
