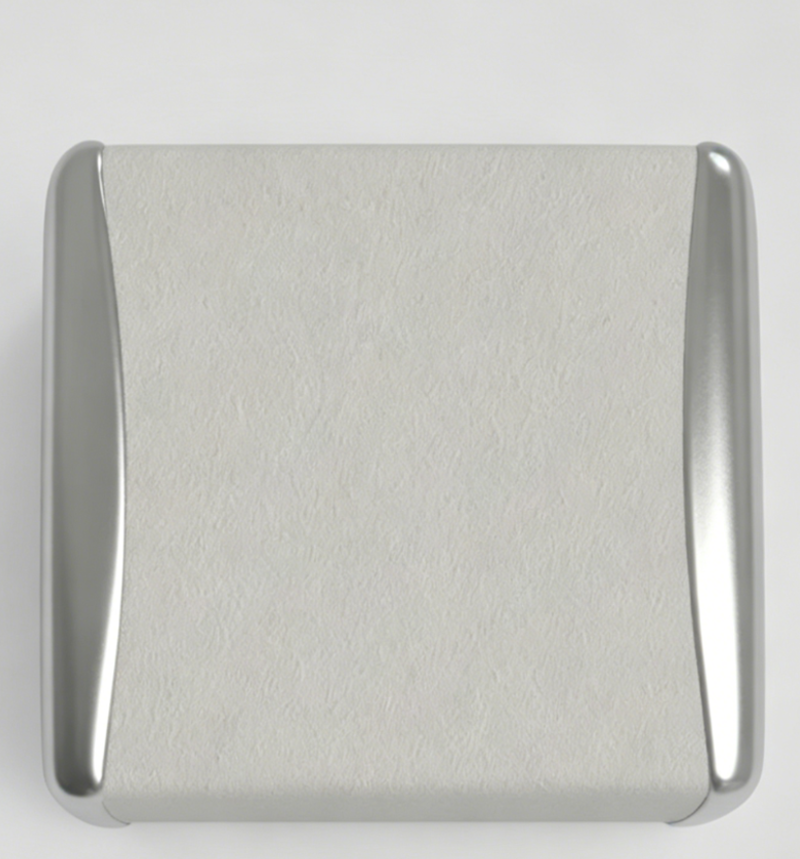

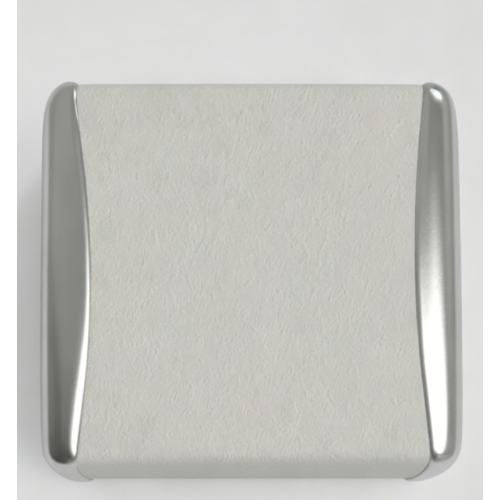

100B270FW500XT - гэта высокадакладны радыёчастотны шматслаёвы керамічны кандэнсатар (MLCC) для павярхоўнага мантажу з серыі 100B кампаніі ATC з намінальнай ёмістасцю 27 пФ, жорсткім допускам ±1%, тэмпературным каэфіцыентам P90, керамічным дыэлектрыкам, намінальным напружаннем 500 В і высокай надзейнасцю волава-свінец. спыненне. Успадкуючы асноўныя перавагі серыі 100B — высокі каэфіцыент добрасці, нізкае ESR/ESL і працу ў шырокіх тэмпературах — ён прапануе больш высокую дакладнасць вызначэння ёмістасці, чым версія GW (±2%) з тымі ж параметрамі. Ён асабліва падыходзіць для высокачашчынных дакладных ланцугоў са строгімі патрабаваннямі да дэвіяцыі ёмістасці, задавальняе доўгатэрміновыя патрэбы ў надзейнасці прамысловых і ваенных радыёчастотных сістэм і шырока выкарыстоўваецца ў сцэнарах супастаўлення імпедансу, байпаса, сувязі і блакіроўкі пастаяннага току.
Тэхнічныя характарыстыкі на англійскай мове: Намінальная ёмістасць: 27 пФ, допуск ±1% (ступень дакладнасці F) Намінальная напруга пастаяннага току: 500 В Тэмпературны каэфіцыент: P90 (+90±20 частак на мільён/℃) Дыяпазон працоўных тэмператур: -55 ℃ ~ +175 ℃ Упакоўка: 1111 цаляў (2828 метрычных) Памер: 2,79 мм × 2,79 мм, максімальная таўшчыня 2,59 мм. Заканчэнне: Тып W, пакрыццё волава/свінцом на нікелевым бар'е Тып мантажу: Прылада для павярхоўнага мантажу (SMD) Стандарт якасці: Адпаведнасць ваенным стандартам MIL-PRF-123, MIL-PRF-55681
- Высокадакладны кантроль ёмістасці: жорсткі допуск ±1% з мінімальным адхіленнем ёмістасці, які забяспечвае ўзгодненасць параметраў высокачашчынных ланцугоў і падыходзіць для сетак дакладнага ўзгаднення
- Выдатная прадукцыйнасць на высокіх частотах: высокі каэфіцыент Q, нізкае эквівалентнае паслядоўнае супраціўленне (ESR) і нізкая паразітная індуктыўнасць (ESL) са звышнізкімі стратамі на высокіх частотах для павышэння эфектыўнасці радыёчастотнай сістэмы
- Вытрымка высокага напружання і высокая надзейнасць: намінальная напруга пастаяннага току 500 В, сумяшчальная з умовамі працы высокага напружання магутных радыёчастотных узмацняльнікаў магутнасці, і герметычная структура ўпакоўкі з моцнай адаптацыяй да навакольнага асяроддзя
- Шырокая тэмпературная стабільнасць: каэфіцыент тэмпературнага дрэйфу дыэлектрыка P90, які можна кантраляваць, невялікі дрэйф ёмістасці ў шырокім дыяпазоне тэмператур ад -55 ℃ да +175 ℃ і выдатная кансістэнцыя ад партыі да партыі
- Сістэма якасці ваеннага ўзроўню: адпавядае патрабаванням ваеннага стандарту ЗША да выпрабаванняў на надзейнасць, а алавяна-свінцовы канец падыходзіць для сцэнарыяў высокай надзейнасці зваркі ў цяжкіх умовах, такіх як аэракасмічная прамысловасць і радар.
- Схемы ўзгаднення імпедансу і блакіроўкі/сувязі пастаяннага току для прэцызійных радыёчастотных узмацняльнікаў магутнасці і малашумных узмацняльнікаў
- Высокачашчынныя актыўныя/пасіўныя сеткі, такія як мікрахвалевыя фільтры, асцылятары і змяшальнікі
- Радарныя сістэмы і аэракасмічнае радыёэлектроннае абсталяванне
- ВЧ выпрабавальныя і вымяральныя прыборы, высокадакладнае абсталяванне базавых станцый сувязі
- Высокавольтныя і высокачашчынныя схемы для прамысловых высокачашчынных крыніц сілкавання і медыцынскіх радыёчастотных тэрапеўтычных прылад
